[Tool] Oratop (오라클 모니터링 툴)



정의

오라클이 제공하는 Oracle Call Interface(OCI) API를 이용한, 텍스트 기반 데이터베이스 모니터링 툴입니다. 현재 데이터베이스 활동 상태와 성능을 모니터링하고, 경합과 병목지점을 식별할 수 있습니다. 오라클 데이터베이스 11gR2 버전부터 지원하며, 유닉스 top 유틸리티와 유사한 인터페이스를 가지고 있습니다.

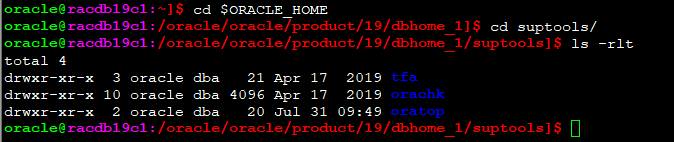

바이너리 파일 위치



oracle$ cd $ORACLE_HOME/suptools

oracle$ ls
oratop tfa







주요 특징

 - 프로세스, SQL 모니터링
 - 실시간 Wait Event
 - Active Data Guard 지원
 - 멀티태넌트 CDB 지원



수행방법



./oratop -h

 => 수행방법 및 도움말.











local 데이터베이스를 모니터링 할 경우



$ ./oratop -i 10 / as sysdba



remote 데이터베이스를 모니터링 할 경우



$ ./oratop -i 10 username/password@tns_alias



$ ./oratop -i 10 system/manager@tns_alias





예) ./oratop -i 10 -f -m / as sysdba



10초 간격으로 Module/Action 정보를 포함해서 상세 포맷으로 데이터베이스 정보를 출력하도록 oratop을 실행해보겠습니다.
참고로, 데이터베이스 statistics_level 레벨이 "BASIC"으로 설정되어 있으면, oratop이 모니터링 정보를 제대로 가져올 수 없다.

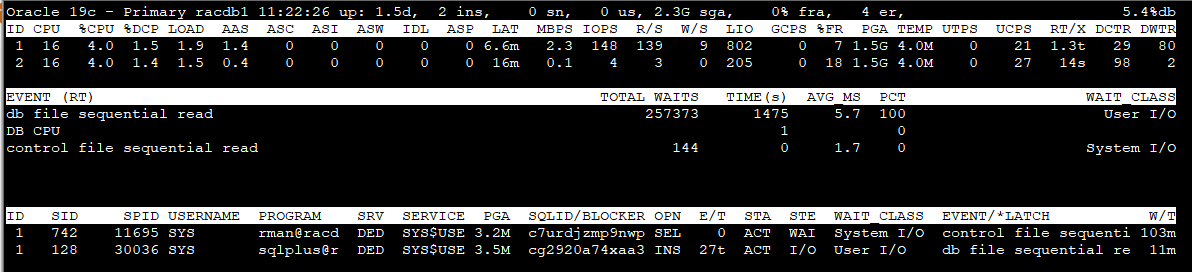

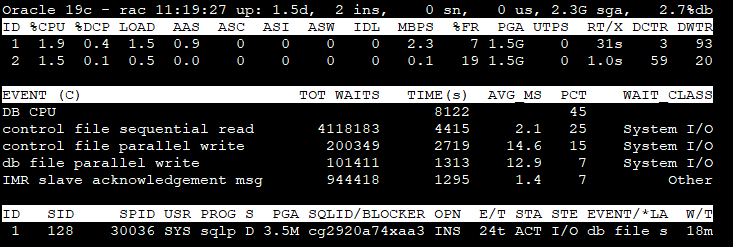

1) 기본 모드로 보인다.(standard format)

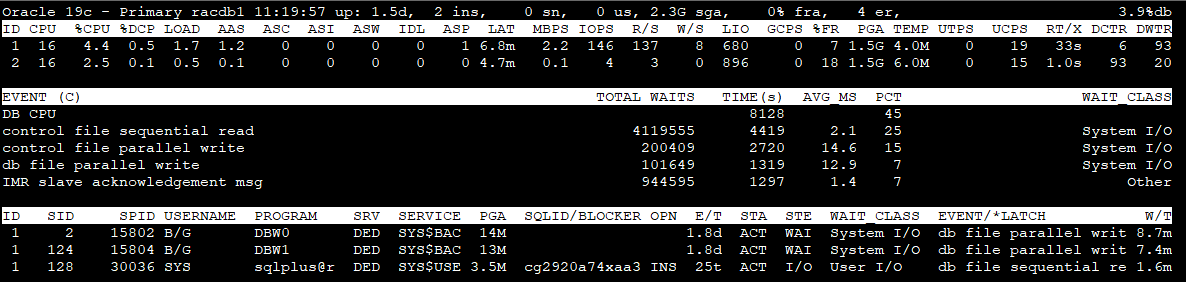

2) f 입력시 자세한 모드로 볼 수 있다.(detailed format)













각 항목의 의미



Section 1 - Global Database information

   Version        : Oracle major version
   role           : database role
   db name        : db_unique_name
   time           : time as of the most recent stats (hh24:mi:ss)
   up             : database uptime (UTC)
   ins            : total number of instance(s)
   sn             : total user sessions (non-predefined)
   us             : number of distinct users (non-predefined)
   sga            : system global area (SGA)
   fra            : flashback recovery area %used
   er             : diag active problem count (checked once at start)
   %db            : %Active Database (work)



Section 2 - Top 5 Instance(s) Activity ordered by Database Wait Time Ratio Desc

   ID             : Instance Id.
   CPU            : CPU Count
   %CPU           : Host CPU Utilization (%busy)
   %DCP           : Database cpu usage as %CPU
   LOAD           : Current OS Load
   AAS            : Average Active Sessions (dbtime (s/s))
   ASC            : Active Sessions on CPU
   ASI            : Active Sessions waiting on User I/O
   ASW            : Active Sessions Waiting on other events
   IDL            : Idle User Sessions (non-predefined)
   ASP            : Active Parallel Sessions (F/G)
   LAT            : Average Synchronous Single-Block Read Latency (Threshold: 20ms)
   MBPS           : I/O Megabytes per Second (throughput R/W)
   IOPS           : I/O Requests per second (R/W)
   R/S            : Physical Read Total IO Requests Per Sec
   W/S            : Physical Write Total IO Requests Per Sec
   LIO            : Logical Reads Per Sec
   GCPS           : GC (CR+Current) Block Received Per Second
   %FR            : Shared Pool Free %
   PGA            : Total PGA Allocated
   TEMP           : Temp Space Used
   UTPS           : User Transaction Per Sec
   UCPS           : User Calls Per Sec
   RT/X           : Response Time Per Txn
   DCTR           : Database CPU Time Ratio
   DWTR           : Database Wait Time Ratio





Section 3 - Top 5 Timed Events ordered by wait time desc (Cluster-wide, non-idle)

  EVENT           : wait event name
        (RT)      : Real-Time mode
  TOTAL WAITS     : total waits
  TIME(s)         : total wait time in seconds)
  AVG_MS          : average wait time in milliseconds
  PCT             : percent of wait time (all events)
  WAIT_CLASS      : name of the wait class





Section 4 - Non-Idle processes ordered by event wait time desc.

   ID             : inst_id
   SID            : session identifier
   SPID           : oraserver process os id
   MODULE         : Name of the currently executing module
   ACTION         : Name of the currently executing action
   SRV            : SERVER (dedicated, shared, etc.)
   SERVICE        : db service_name
   PGA            : pga_used_mem
   SQL_ID/BLOCKER : sql_id or the final blocker's (inst:sid)
   OPN            : operation name, e.g. select
   E/T            : session elapsed time (active/inactive)
   STA            : ACTive|INActive|KILled|CAChed|SNIped
   STE            : process state, e.g. on CPU or user I/O or WAIting
   WAIT_CLASS     : wait_class for the named event
   EVENT/*LATCH   : session wait event name. Auto toggle with *latch name
   W/T            : event wait time (Threshold: 1s)

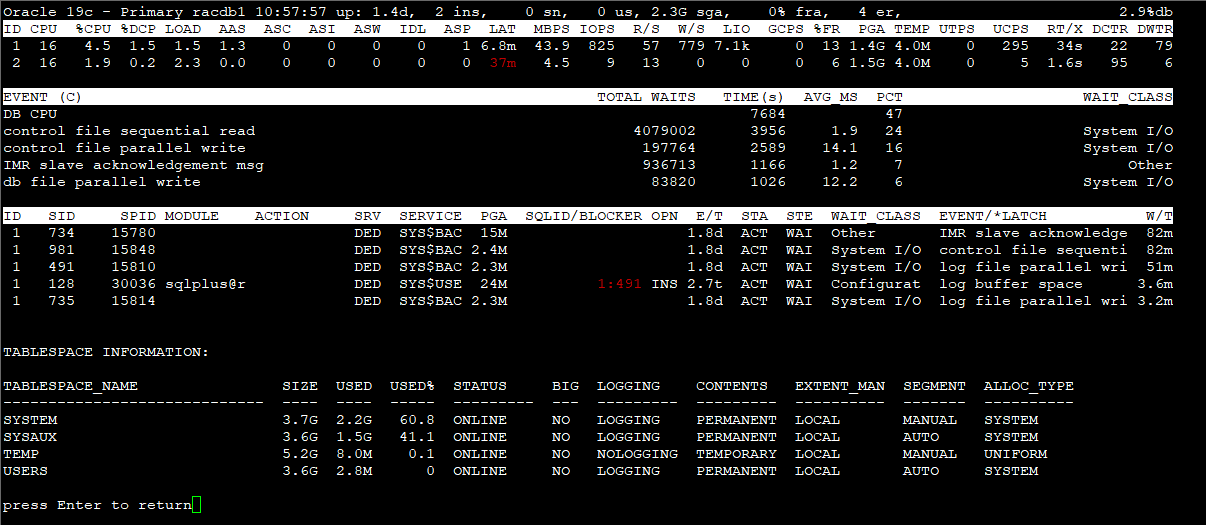

t를 누르면 테이블 스페이스 정보를 얻을 수 있다.

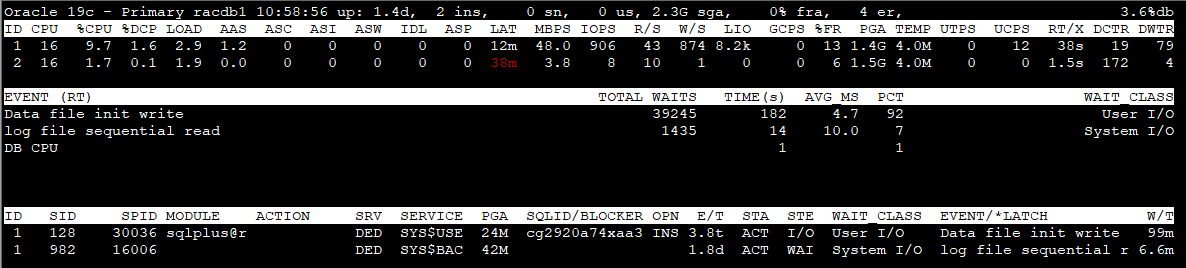

r을 누르면 Wait Event 정보를 볼 수 있다.







batch mode







x 키보드 눌렀을 경우

sql에 대한 정보를 볼 수 있는 화면이 나옴.

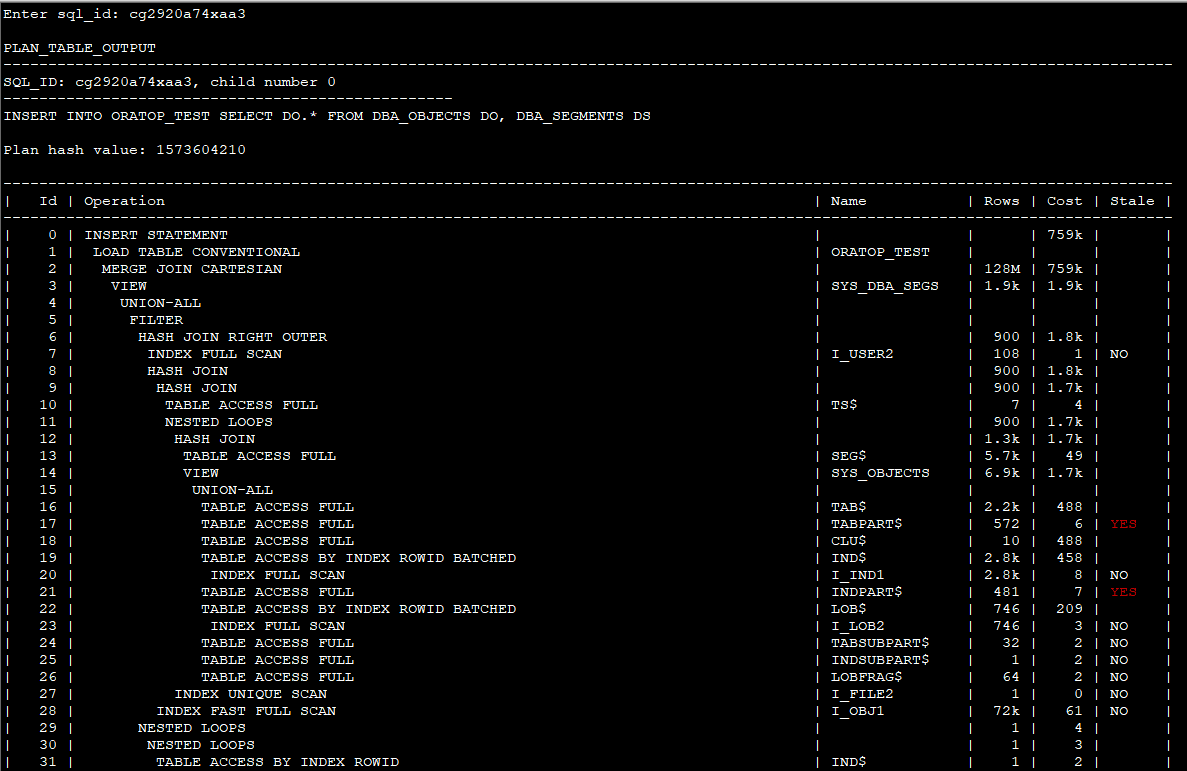

SQL의 실행계획을 볼 수 있다.

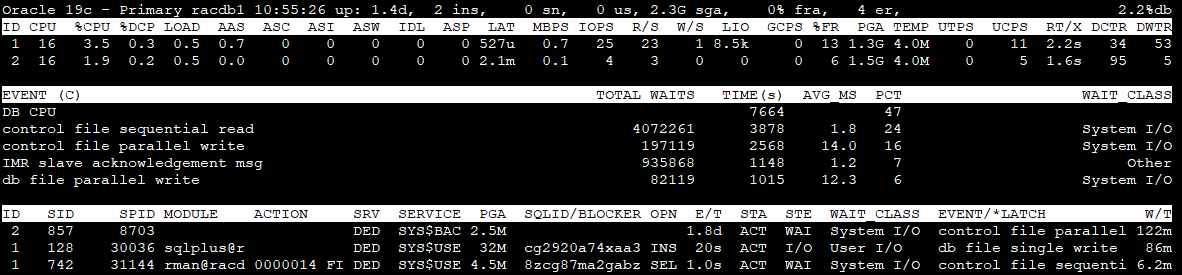

p 키보드를 눌렀을 경우 (session/process 모드)

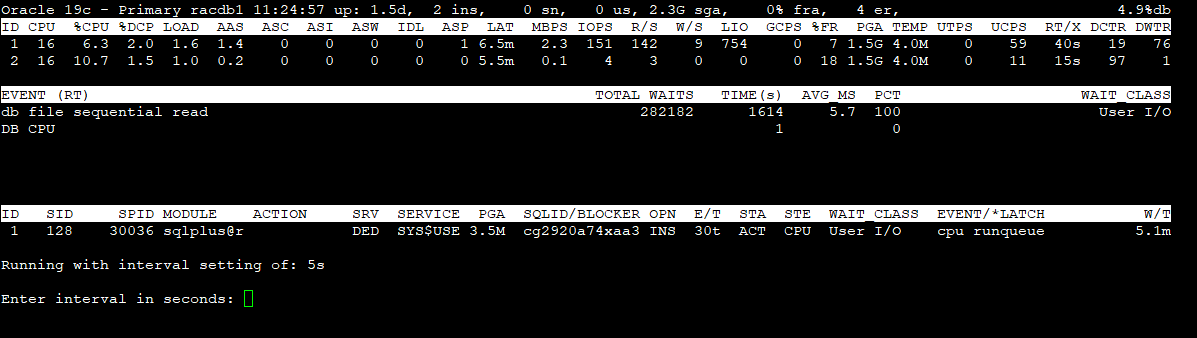

i 키보드를 눌렀을 경우 갱신되는 주기를 입력할 수 있다. (초단위)

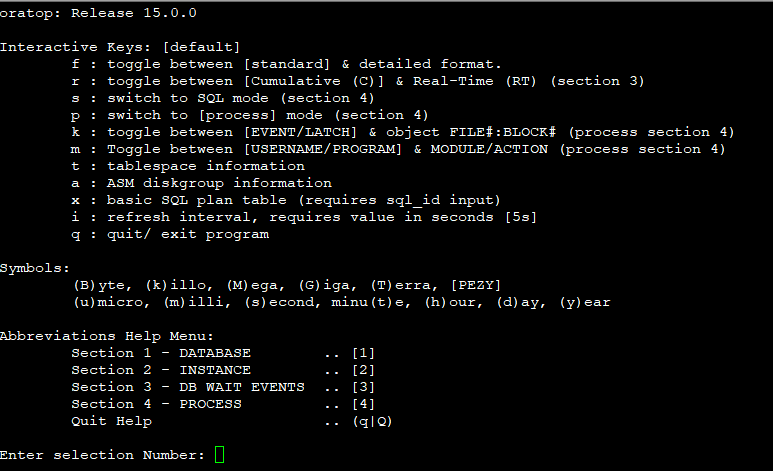

h 키보드를 눌렀을 경우 help를 볼 수 있다.
